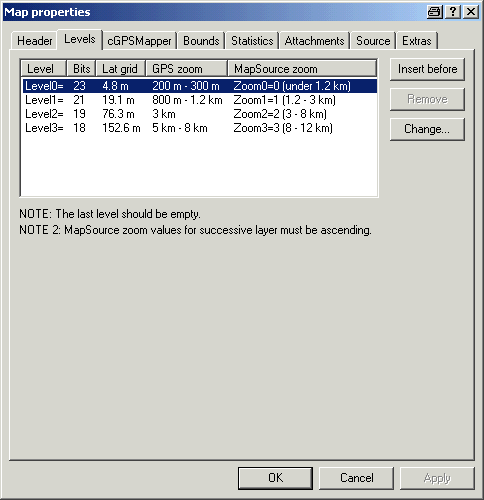

PopUp-Fenster Map Properties, Seite Levels, mit den folgenden Informationen:

Levels:
Hier werden die definierten Levels (Darstellungsstufen) mit entsprechenden Zoomstufen verknüpft und angezeigt. Dabei unterscheiden sich die Maszstäbe bedingt durch die unterschiedlichen Displaygrössen an GPS und PC. Im Einzelnen bedeuten die Eintragungen:

Level:
Die verwendeten Levels werden der Reihe nach durchnummeriert, wobei der detaillierteste Level immer mit 0 bezeichnet wird und dann jeweils einen Schritt nach oben gezählt wird.

Bits:
Bezeichnet den im vorbeschriebenen Level bereitgehaltenen Speicherplatz pro Koordinate und damit direkt den möglichen minimalen Abstand von unterschiedlichen Koordinatenpunkten

Lat grid:
Hier wird jetzt der minimalmögliche Abstand zweier Punkte im Raster für den entsprechenden Level ausgerechnet. Der Hinweis auf das Breitenraster (Lat grid) erfolgt deshalb, weil die Breitenkreise ja parallel über den Globus verteilt sind, also an jeder Stelle den gleichen Abstand haben, während das Längenraster nur am Äquator dieses angegebene Mass aufweist und zu den Polen hin kontinuierlich enger wird. (Wer es nachrechnen will: 40.000.000m : 222 = 9,5m)

GPS Zoom:
Hier wird ein mit den beiden vorgenannten Grössen direkt zusammenhängender Wert angegeben, nämlich der Zoomwert, ab dem der Level mit den vorgenannten Rasterweiten im Display des GPS angezeigt wird. Auch diesen Wert kann man relativ einfach nachvollziehen: Berücksichtigt man eine Displaygrösse von z.B. ca. 3,5x5 cm und eine Auflösung von ca. 100x160 px, so wird bei Zoom 1/500 eine Darstellungsgenauigkeit von 15,625 m/px, bei 1/200 eine von 12,5m/px erreicht, eine höhere Genauigkeit des Datenmaterials wäre also reine Speicherverschwendung.
Nur bei Karten, die in Maszstäben unter 1/200 verwendet werden, also z.B. genaue Wanderkarten, Golfplatz-Karten o.ä., macht es Sinn, die maximale Zoomstufe weiter zu verfeinern, wobei man sich darüber im Klaren sein muss, dass bei einem Raster von 24 Bit Tiefe (2,4m Rasterabstand) sowohl Empfangsbedingungen als auch Displaygrösse und -qualität stimmen müssen, um den Aufwand zu rechtfertigen.

MapSource Zoom:
Ganz anders liegen die Dinge an einem PC. Aus diesem Grund wäre auch die Darstellung nach den gleichen Parametern wie am Kleindisplay des GPS Unsinn, weshalb man unter diesem Menupunkt die Darstellungsparameter für die Bearbeitung der Karte am PC eingibt. Diese Werte werden sowohl von MapEdit als auch von MapSource verwendet.
Zum Nachrechnen: Display ca. 30cm bei 1280px  ergibt bei 1/1000 eine Darstellungsgenauigkeit von 7,81m und bei 1/200 bereits 1,56m - aber immer dran denken, dass die Karten für den GPS-Empfänger gemacht werden, und der hat weder den Arbeitsspeicher noch die Displaygrösse des PC ...
Anmerkung: Die Werte in dieser Reihe müssen aufeinanderfolgen, d.h. es darf keine Lücke entstehen !!!
Anmerkung2: Die Bearbeitung dieser Werte wirkt sich bei einer Speicherung der Karte als .crd nur auf die Anzeige und Bearbeitung mit MapEdit aus, die Levels der Reihe GPS-Zoom sind im .crd-Format festgeschrieben und nicht vom Nutzer änderbar - leider ...



InsertBefore
Fügt vor der im Anzeigefenster markierten Zoomstufe eine weitere hinzu


Remove
Entfernt die im Anzeigefenster markierte Zoomstufe


Change
Erlaubt die Änderung der Werte für GPS-Zoom (steuert die Anzeige im GPS) und MapSource-Zoom (steuert die Anzeige in MapEdit)
